Pruebas VLF a Cables de Potencia en Media Tensión (XLPE/EPR)
Asegura la puesta en marcha de tus cables de media tensión con ensayos VLF a 0.1 Hz conformes a la IEEE Std 400.2-2013 y NOM-001-SEDE. Entregamos el reporte técnico oficial listo para la recepción de obras e interconexiones ante la CFE.
- ✅ Cumplimiento estricto: Protocolos basados en la NOM-001-SEDE Art. 4.4.2 e IEEE 400.2.
- ✅ Dictamen Válido para CFE: Reportes fotográficos y paramétricos que la CFE sí autoriza.
- ✅ Respuesta Inmediata en Sitio: Cobertura en Celaya, Querétaro, Guanajuato y zona industrial del Bajío.
📲 ¿Necesitas liberar tu instalación o entregarla a CFE?
call Llamar a un Ingeniero

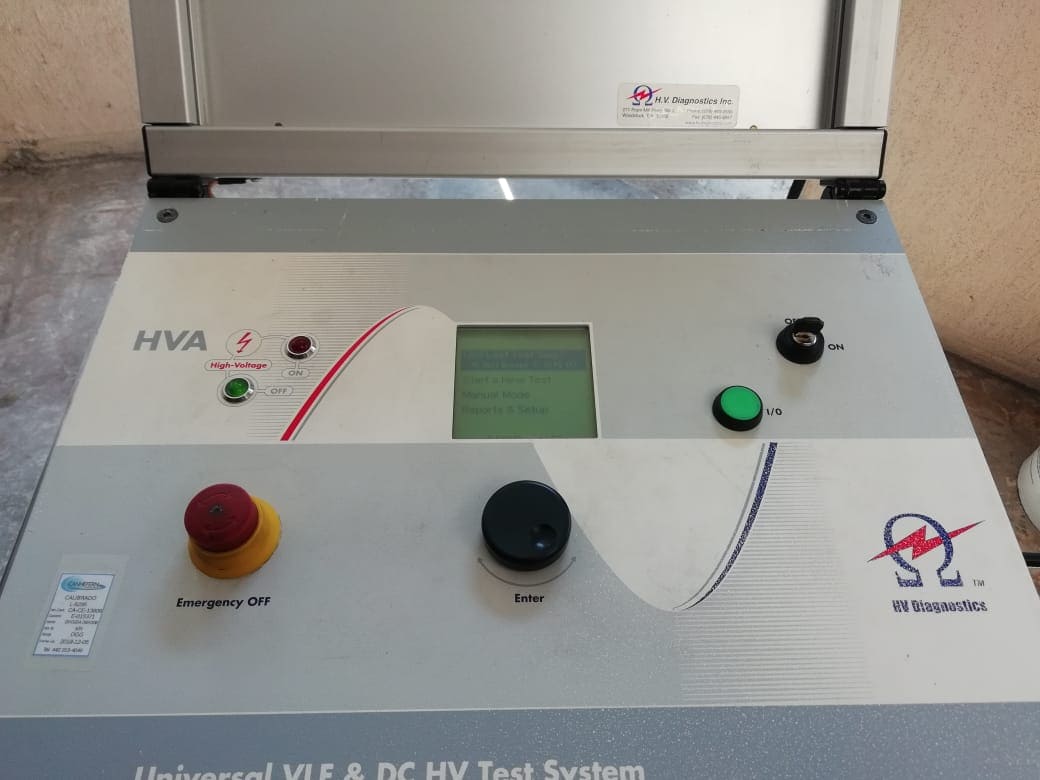

¿Qué son las Pruebas VLF y cuál es su significado?
VLF proviene de sus siglas en inglés Very Low Frequency (Muy Baja Frecuencia). Se considera un ensayo de muy baja frecuencia porque opera a 0.1 Hz, es decir, 0.1 ciclos por segundo.
Para ponerlo en perspectiva técnica y operativa: la red eléctrica mexicana trabaja a 60 Hz (60 ciclos por segundo). Durante un ensayo VLF, cada ciclo de la senoidal tarda 10 segundos en completarse (600 veces más tiempo).
¿Por qué la CFE exige VLF a 0.1 Hz y no un Megger tradicional o 60 Hz?
Probar un tramo largo de cable subterráneo a la frecuencia normal de 60 Hz requeriría un equipo gigantesco debido a la alta corriente capacitiva de la carga. Al reducir la frecuencia a 0.1 Hz, la corriente y potencia requeridas disminuyen 600 veces, permitiendo aplicar un sobrevoltaje de prueba controlado mediante un equipo portátil.

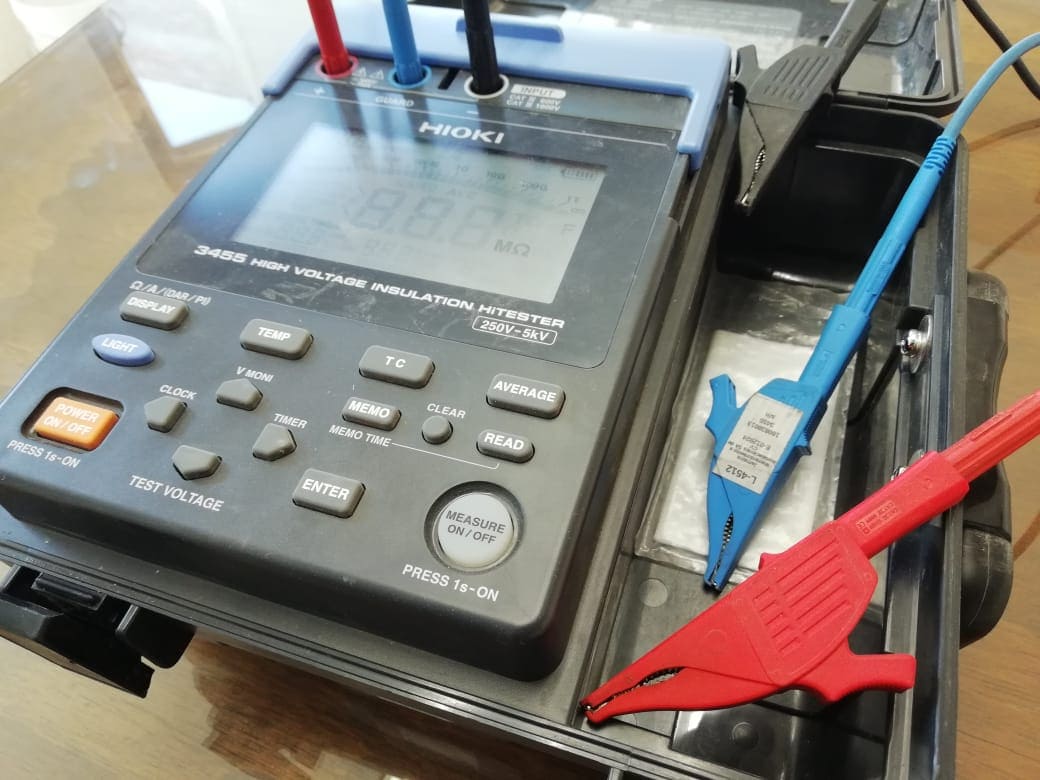

A diferencia de un meghómetro de Corriente Directa (CD), que solo da una lectura básica y no estimula parásitos dieléctricos, la prueba VLF en Corriente Alterna (CA) somete al cable a un potencial aplicado real para detectar defectos críticos en el aislamiento antes de energizar la planta.

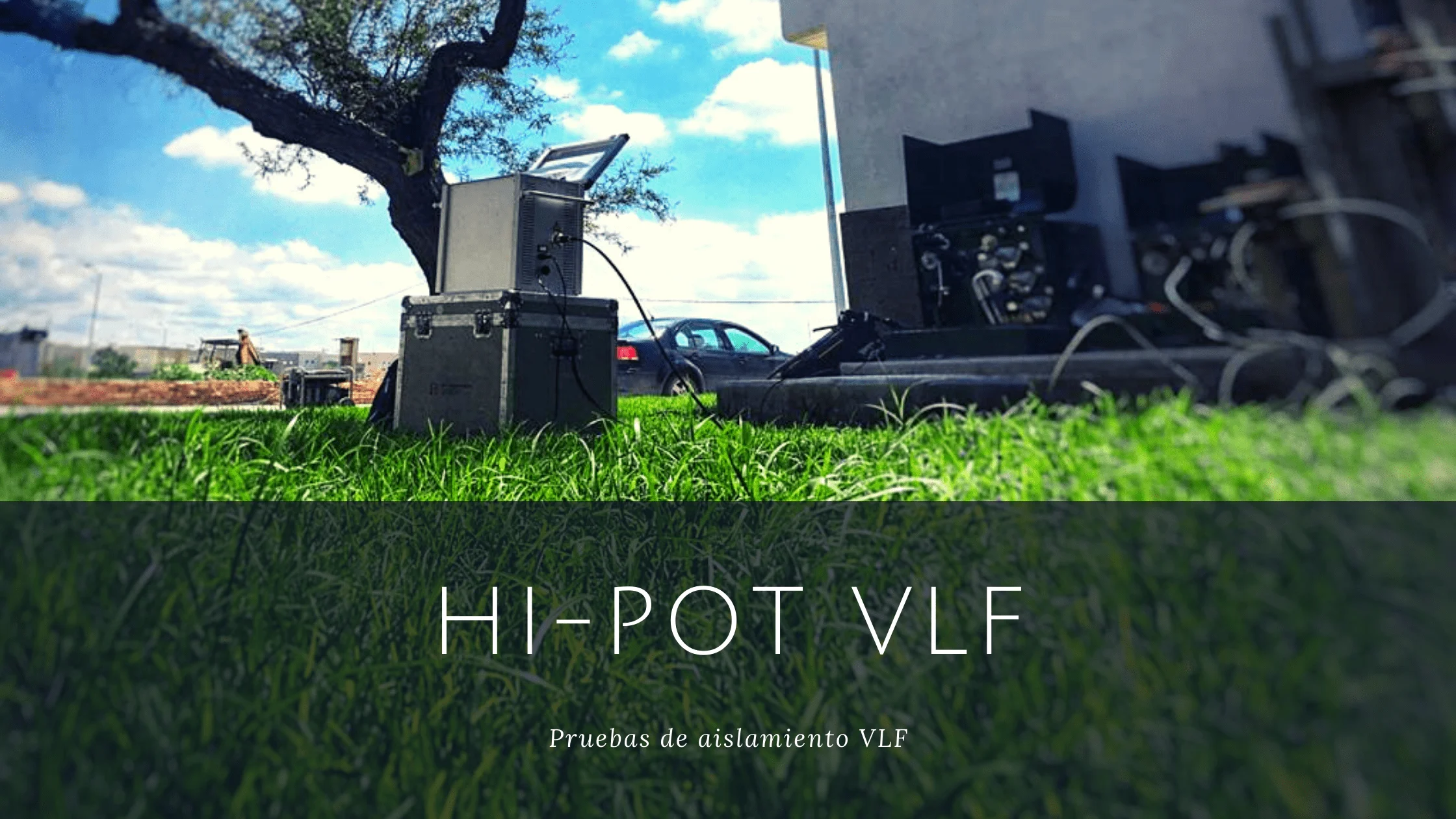

Procedimiento de las Pruebas VLF en Sitio
Antes de iniciar la prueba VLF, el ingeniero a cargo realiza un reconocimiento técnico de la trayectoria del cable XLP, identifica el voltaje de operación y define el voltaje de ensayo.
Pasos ejecutados en campo por el personal de JAMA:
Verificación de que el cable esté desenergizado, desconectado de transformadores e interruptores, y con los apartarrayos retirados.
Ubicación y puesta a tierra segura de las pantallas que conectan el blindaje del cable de potencia.
Acordonamiento obligatorio con cinta de advertencia en ambos extremos donde descansan las terminales, al convertirse en zonas de alto riesgo por alto voltaje.
Ubicación del equipo en una zona segura y acordonada.
El ingeniero toma lecturas en tiempo real de la corriente de fuga, resistencia de aislamiento y capacitancia del cable.
Análisis de datos y expedición del reporte oficial avalado para entrega a la CFE o la gerencia de mantenimiento.
Voltaje Aplicado durante la Prueba VLF
El voltaje aplicado durante el ensayo VLF es definido bajo los criterios de la IEEE Std. 400.2-2013 y la NOM-001-SEDE. Si la Comisión Federal de Electricidad (CFE) o el proyecto no tienen una especificación especial previa, nos regimos bajo la siguiente tabla estandarizada:
swipe_left Desliza la tabla para ver todas las columnas
| Voltaje de Operación | Voltaje RMS de prueba | Voltaje PICO de prueba | Voltaje Meghómetro (Corriente Directa) |
|---|---|---|---|
| 15 kV | 20 kV | 28 kV | 5 kV |
| 23 kV | 31 kV | 44 kV | 5 kV |
| 35 kV | 43 kV | 60 kV | 5 kV |
Nota: Los voltajes de mantenimiento periódico suelen ser del 75% al 80% respecto a los voltajes de aceptación para obras nuevas.
Experiencia de Campo: Lo que Realmente Ocurre en la Obra
En Jamaica Mantenimiento e Instalaciones sabemos que la teoría de manuales no sirve si la obra se frena por un detalle en campo. En nuestras décadas haciendo pruebas en parques industriales del Bajío, identificamos los factores reales que determinan si una prueba se aprueba o se pierde tiempo y dinero.
¿Cuándo es el momento exacto para solicitar la prueba VLF?
La instalación de media tensión debe estar completamente terminada y lista para ponerse en marcha. Ya sea un reemplazo de cables XLP o un proyecto nuevo, el cable debe probarse instalado en su trayectoria definitiva para asegurar que resistirá el uso sin descargas a tierra.
El error del "cable en el rollo": Probar el cable extendido en el piso antes de jalárselo al ducto puede servir únicamente como un diagnóstico previo para saber si te vendieron un cable dañado. Sin embargo, CFE jamás te aceptará una prueba de cable no instalado para una entrega formal.
Detalle Técnico: Cuidado Crítico en las Terminales
Las terminales de media tensión son el punto más sensible durante el ensayo VLF. Un descuido en la preparación de las puntas arruinará la lectura aunque el cable esté nuevo:
- • Polvo y Arcos Eléctricos: Dejar las terminales desprotegidas contra el polvo de la obra provoca que el alto voltaje brinque en forma de arco eléctrico entre la punta y la malla de tierra, disparando errores en la prueba.
- • Humedad en Botas y Zapatas: La presencia de humedad en los accesorios genera fallas de aislamiento inmediatas. Las terminales deben estar 100% secas.
- • Navaja vs. Peladora (Cortes en el Aislamiento Blanco): Al pelar el cable XLPE con navaja en lugar de peladora especializada, es común dejar micro-cortes invisibles sobre el aislamiento blanco. Esto provoca corrientes de fuga inestables que arruinan la lectura.
- Solución de colmillo en sitio: Desarmar la terminal, retirar el mastique, lijar suavemente el aislamiento con lija dieléctrica fina y lavar perfectamente con solvente dieléctrico.
- • Daños por arrastre de cable: Si el cable fue jalado dentro de la canalización sin usar rodillos de tendido, los filamentos del forro se levantan, generando corrientes de fuga por efecto corona al meter voltaje.
Puntos A Considerar Antes, Durante y Al Finalizar la Prueba VLF
Para evitar retrasos en el calendario de entrega o paros de planta no programados, toma en cuenta estas recomendaciones clave antes de que nuestro equipo llegue a sitio:
Antes de comenzar:
- • Identificación Impecable de Trayectorias: Etiquetar correctamente cada fase. Un cable mal identificado provoca que se deje un extremo aislado de un lado y conectado del otro, ocasionando fallas graves.
- • Cuchillas con Aterrizaje Automático: Si las cuchillas de la subestación se aterrizan de forma automática al abrirse, el equipo VLF detectará la tierra directa y no arrancará el ensayo. Se deben preparar y verificar las cuchillas previo al estudio.
- • Desconexión Total de Equipos: Verificar que el tramo no tenga conectados transformadores, apartarrayos o fusibles en serie que puedan aterrizar el circuito o dañarse por el alto voltaje.
- • Uso de Boquillas Estacionarias: Aislar el cable en el aire es posible, pero utilizar boquillas estacionarias garantiza el aislamiento de la terminal y ofrece mayor seguridad, especialmente en ambientes industriales húmedos.
Durante el ensayo:
- • Respetar la Zona de Riesgo: Nadie debe acercarse a la zona delimitada. El equipo estará inyectando voltajes de hasta 60 kV PICO.
Al finalizar:
- • Liberación con Reporte Fotográfico: Una vez concluido el tiempo de prueba sin presentar descargas ni variaciones en la corriente de fuga, el ingeniero emite el dictamen oficial.
Errores Comunes que Rechaza la CFE
Si buscas la aprobación de la CFE, evita caer en las siguientes prácticas que invalidan el trámite:
Puentear Cables para Ahorrar Ensayos: Intentar probar varias fases juntas retirando fusibles o mediante tablillas derivadoras es un error grave. La CFE exige un reporte fotográfico individual de cada terminal aislada e independiente; si ven cables puenteados, el dictamen queda automáticamente rechazado.
Falta de Acordonamiento y Seguridad: Si el ensayo se realiza en calles, plazas comerciales o vialidades de planta sin acordonamiento normativo de seguridad, la prueba no se puede validar.
